Skrogstruktur er skelettet og skallen på et skib, som direkte bestemmer skibets bæreevne, navigationsydelse, sikkerhed og levetid. Som hoveddelen af et skib skal skroget bære komplekse lastkombinationer: hydrostatisk tryk, bølgepåvirkning, lastvægt, vibrationer af maskiner og udstyr og potentiel kollisionsrisiko på havet. Moderne skibsdesign forfølger letvægt og sikrer samtidig strukturel styrke for at forbedre energieffektiviteten og lastkapaciteten.
Fordele og nøglefunktioner
Præcis balance mellem høj styrke og sejhed
Moderne marine stålplader, såsom almindeligt styrke A/B kvalitet stål og højstyrke AH32/DH36/EH40 serien, har realiseret den optimale kombination af styrke og sejhed gennem mikrolegering og kontrolleret valse- og køleteknologi. Høj styrke kan reducere tykkelsen af stålpladen, reducere vægten af et tomt skib betydeligt og derved øge lastkapaciteten eller reducere brændstofforbruget; Fremragende sejhed ved lav-temperatur (især stål af E-kvalitet) sikrer, at skibe kan modstå risikoen for sprøde brud ved lav temperatur, når de sejler i polare områder eller kolde hav.
Fremragende plasticitet og bearbejdelighed.
Skroget har en kompleks buet overfladestruktur, fra den lige sideplade til stævnens ydre plade med hyperbel. Stål (især marine stål) har god kold- og varmbearbejdning, og komplekse skroglinjer kan formes nøjagtigt ved koldbøjning, varm- og koldbøjning eller valseformning med en stor presse. Denne plasticitet er nøglen til stålskibe for at opnå strømlinet design og reducere navigationsmodstanden.
Moden svejseteknologi og konstruktionseffektivitet
Svejsbarheden af stål er grundlaget for, at moderne skibe kan anvende sektionskonstruktionsmetoden. Skroget er opdelt i hundredvis af præfabrikerede sektioner, som effektivt svejses på værkstedet og derefter samles og foldes i dokken. Modne automatiske svejseteknologier, såsom dykket lysbuesvejsning og CO-gasafskærmet svejsning, sikrer stor-skala, høj-kvalitet og høj-effektiv konstruktion, så hundredtusindvis af tons skibe kan bygges på kort tid.
Fremragende træthedsmodstand og brudsikkerhed
Når et skib sejler i bølger, bærer skrogstrukturen hundreder af millioner af vekslende stresscyklusser. Marinestål og dets svejsede samlinger har god udmattelsesbestandighed og kan effektivt hæmme revneinitiering og udbredelse. Derudover gør stålets duktilitet det muligt for skroget at absorbere energi gennem plastisk deformation i tilfælde af lokal skade (såsom kollision), for at forhindre katastrofale sprøde brud og vinde tid til personaleevakuering og akut behandling.
Typisk Ansøgninger

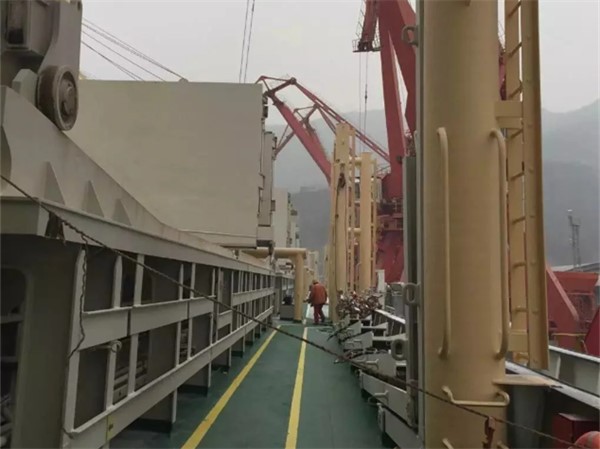

Hovedskroget på store containerskibe
Dæk, sider og bundbeklædning er bredt fremstillet af høj-styrkestål EH36/EH40 for at modstå enorme langsgående bøjningsmomenter og koncentrerede belastninger.
Dobbelt bund og indvendig skal af VLCC
Høj-styrkestål bruges til at reducere den strukturelle vægt, og korrosionsbestandige-stålplader bruges i nøgledele (såsom lastrum), eller slid--bestandige/korrosions--bestandige belægninger sprøjtes i luften.

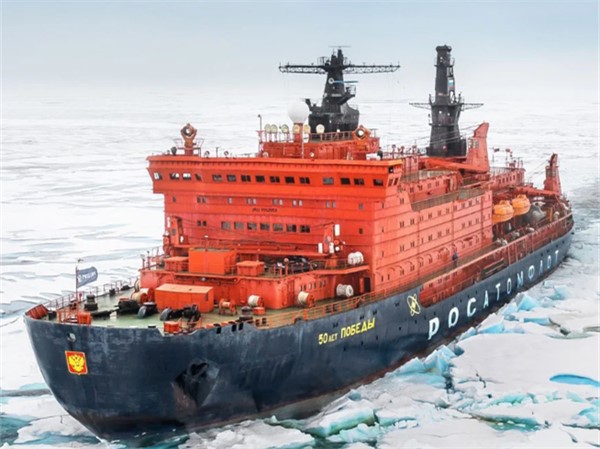

Forstærkende struktur af polar isbryder i isområdet
Skroget og stævnsøjlen nær vandlinjen er lavet af specielt marinestål med højere styrke og sejhed (såsom Arctic grade af EH36/40) for at modstå ekstrudering og stød fra is.
Membranindkapslingssystem til flydende naturgas (LNG) transportør
Selvom selve lasttanken er lavet af rustfrit stål eller invar-legeringsmembran, er hele hovedskrogets struktur (sekundært skjold og skrog) uden for den lavet af høj-marint stål for at give kernestøtte og beskyttelse.

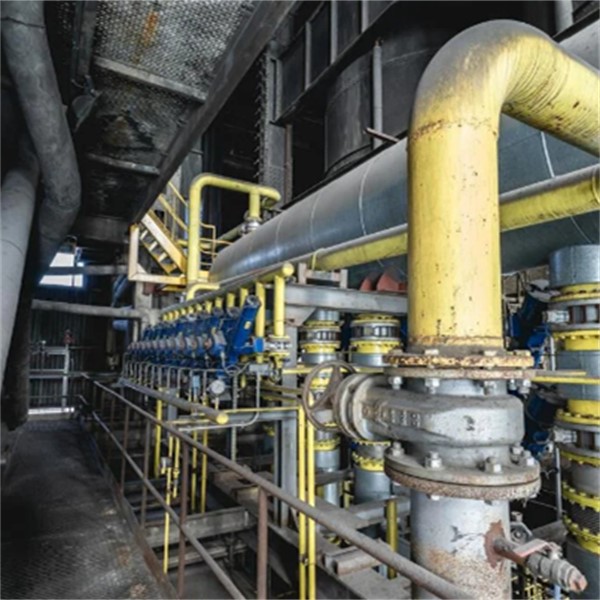

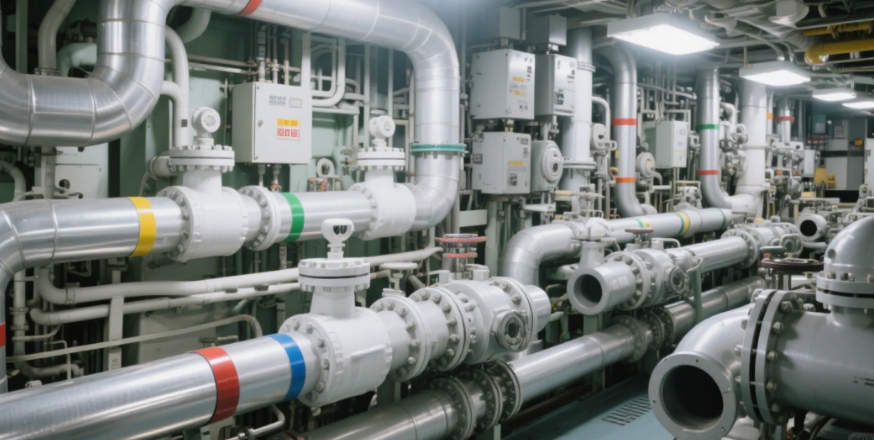

Skibets rørsystem er ligesom skibets 'kredsløbssystem' og 'nervesystem', der løber gennem hele fartøjet. Den er ansvarlig for transport af brændselsolie, smøreolie, havvand, ferskvand, damp, luft samt forskellige hydrauliske olier og kemikalier. Dens funktioner dækker næsten alle aspekter, herunder strømforsyning, skibsbalance, brandbekæmpelse, levende støtte og lasthåndtering. Rørsystemet skal fungere pålideligt i flere årtier i barske miljøer præget af undervandsforhold, høj luftfugtighed, vibrationer og store temperaturvariationer.
Fordele og nøglefunktioner
Fremragende tryk- og temperaturbestandighed.
Skibets hoveddamprørledning,-højtryksbrændstofindsprøjtningsrør og hydrauliksystemrørledning arbejder alle under højt tryk (op til 30 MPa) og høj temperatur (op til 500 grader for hoveddamp). Sømløse kulstofstålrør (såsom 20# stål) og legeret stålrør (såsom 1Cr0.5Mo legeret stål til damp) er pålidelige valg for at sikre sikker drift af disse nøglesystemer på grund af deres høje styrke og stabilitet i et bredt temperaturområde.
Pålidelig stamtavle af-korrosionsbestandige materialer
Der er modne materialevalgsskemaer til forskellige transportmedier:
- Havvandssystem: traditionelt bruges galvaniserede kulstofstålrør, mens moderne store skibe bruger kobber-nikkellegering (90/10 eller 70/30 CuNi) rør med flere omkostningsfordele og korrosionsbestandighed eller høj-kvalitets 316L rustfri stålrør.
- Brændselsolie/smøreoliesystem: Sømløse rør af kulstofstål bruges generelt, men til korrosion af brændstof med højt-svovlindhold kan der anvendes materialer med bedre korrosionsbestandighed, eller der kan tilføjes anti-korrosionsforanstaltninger.
- Kemikalietankskibs lastrørledning: I henhold til lastens egenskaber kan 316L rustfrit stål, duplex rustfrit stål (såsom 2205) eller endda nikkel-baseret legering (såsom Hastelloy C-276) anvendes.
Fremragende vibrations- og slagfasthed.
Skibets rørledning er ledsaget af vibration af hovedmotor og hjælpemotor og virkningen af skibsbevægelse i lang tid. Stål (især metalrørledning) har høj strukturel stivhed og styrke. Gennem et rimeligt støttedesign og elastisk støtte kan resonans effektivt undertrykkes, fugeløshed eller rørledningsbrud forårsaget af træthed kan forhindres, og den langsigtede integritet af systemet i dynamiske omgivelser kan sikres.
Moden standardisering og vedligeholdelseskomfort
Marine stålrør, fittings, flanger og ventiler er blevet stærkt standardiserede (såsom ISO, JIS, GB/T standarder), hvilket er praktisk til global indkøb og udskiftning. I løbet af skibets livscyklus på 20-30 år er det uundgåeligt, at rørledninger skal vedligeholdes eller udskiftes. De skærbare og svejsbare egenskaber ved stålrør gør vedligeholdelse på stedet og lokal udskiftning relativt hurtig og økonomisk.
Typisk Ansøgninger

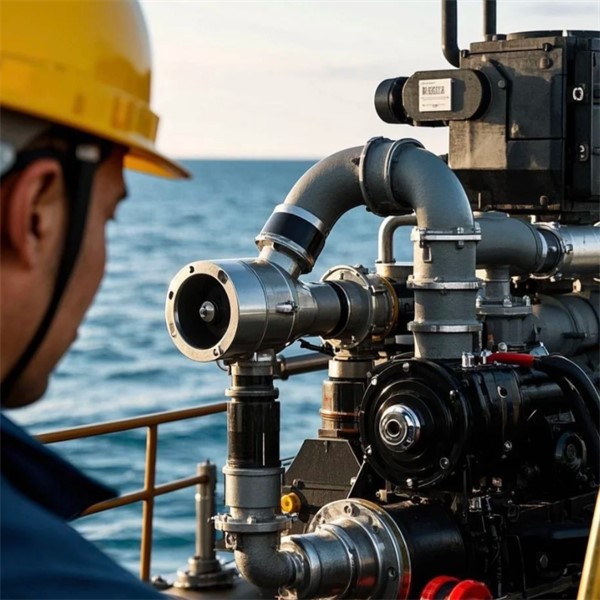

Brændstofhøjtryks-common rail-rør fra marine hovedfremdrivningsdieselmotor
Der bruges sømløst stålrør med høj-styrke, og den indvendige væg kræver ekstrem høj glathed for at modstå et injektionstryk, der overstiger 100 MPa.
Havvandshovedrør til skibs centrale kølesystem
90/10 kobber-nikkellegeringsrør eller importeret specielt epoxybelagt kulstofstålrør bruges ofte til store skibe for at modstå havvandskorrosion og vedhæftning af marine organismer.
Lav-temperaturrørledning af flydende gas (LNG/LPG)
Rørledningen, der transporterer-163 C LNG, skal bruge austenitisk rustfrit stål (såsom 304L) eller nikkelstål (såsom 9% Ni-stål) for at sikre sejheden ved ekstremt lav temperatur.
Kabinerørledning af ballastvandsystem
Galvaniseret kulstofstålrør eller epoxybelagt kulstofstålrør bruges normalt til at balancere omkostningerne og efterspørgslen efter havvandskorrosionsbestandighed.
